AWJ数显扭力扳手

一、概述

1.1主要用途及适用范围

AWJ棘轮头数显扭力扳和AWJC可换头数显扳手有别于一般的扭力扳手，其中AWJC可换头扳手其自带的棘轮头可随意更换为开口头、梅花头、活动开口头等插件使用，两者同时拥有强大的操作功能，包含扭力设定；单位设定；模式设定；数值储存；数值清除；数值输出以及用户校正功能。易于操作，通过安装数字显示屏降低了对操作人员的要求。适用于汽车行业、机械行业等的螺栓紧固及控制。

1.2 功能特点

1.2.1 数显扭力读取值

1.2.2 顺时针±2%，逆时针±2.5%精度（在MAX操作范围的20~100%）

1.2.3 顺时针及逆时针均可操作

1.2.4 峰值保持及实时模式

1.2.5 蜂鸣器及LCD指示（达到预定扭力值时）

1.2.6 四种工程单位（ft.lb、in.lb、N.m、kgf.cm）

1.2.7 99组可储存记录值

1.2.8 5分钟自动关机

1.3 产品型号选型

①：精度

精确度

±2%-顺时针/±2.5%-逆时针

②：是否带通讯功能

通讯传输功能
无	无

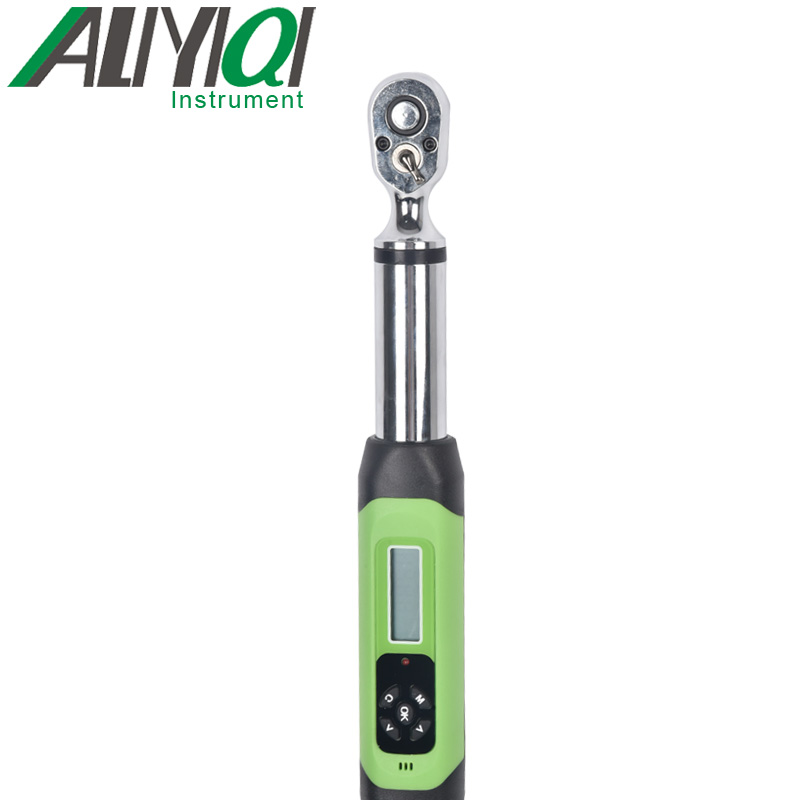

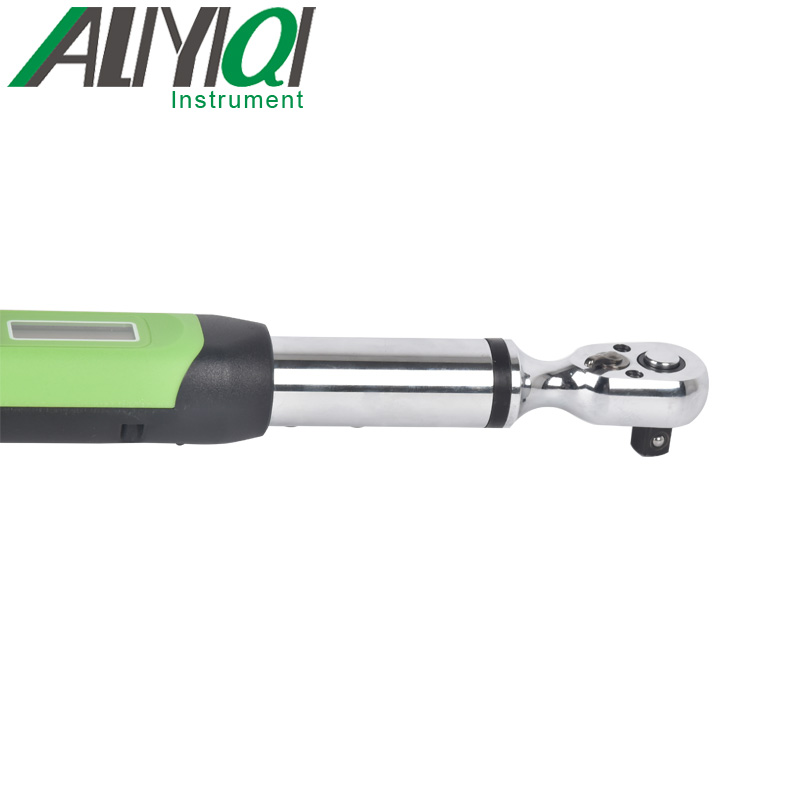

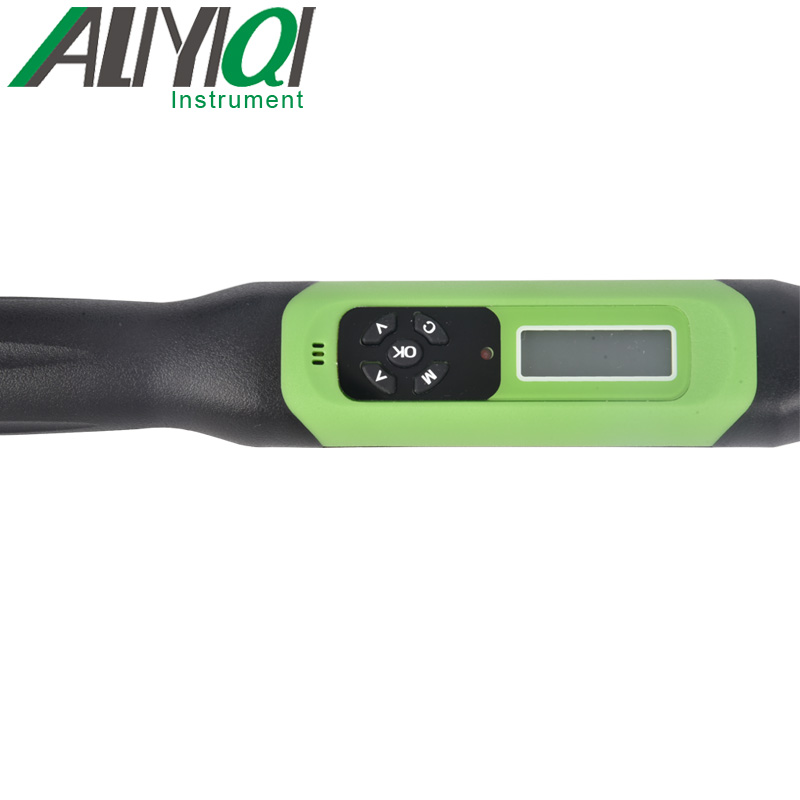

1.4各部件功能及名称

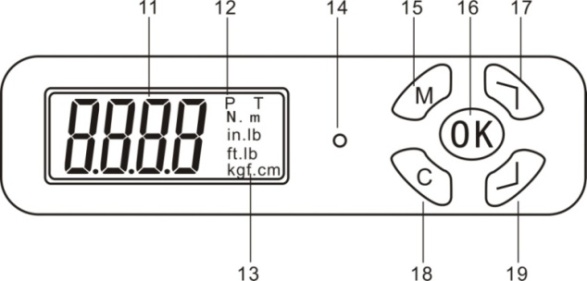

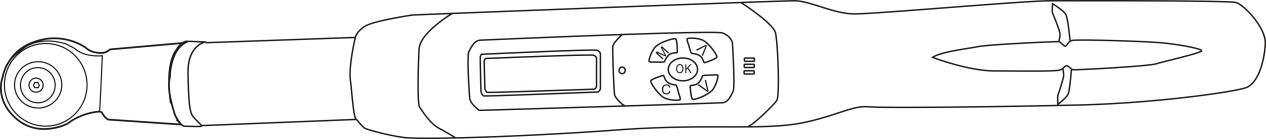

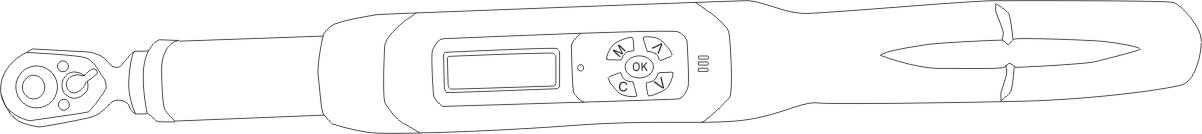

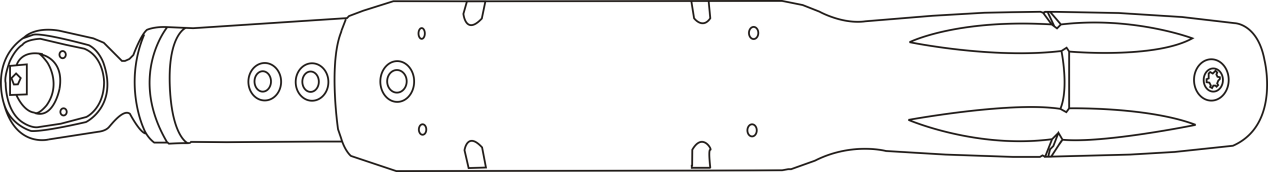

1、双向棘轮头 11、扭力值

2、转向拨片 12、P（峰值模式）、T（实时模式）

3、主体 13、单位（N.m、in.lb、ft.lb、kgf.cm）

4、LCD屏幕 14、LED指示灯

5、按键 15、菜单按键

6、蜂鸣器 16、确定按键

7、电池盒 17、向上按键

8、电池盖 18、取消按键

9、棘轮扭力方头 19、向下按键

10、握把



二、产品技术规格

型号	AWJ2- 0010	AWJ2- 0030	AWJ3- 0030	AWJ3- 0060	AWJ3- 0085	AWJ3- 0135	AWJ4- 0135	AWJ4-0200	AWJ4- 0340	AWJ6- 0500	AWJ6- 0850
	AWJC1 -010	AWJC1 -030A	AWJC1 -030B	AWJC1 -060	AWJC1 -085	AWJC1 -135	AWJC2 -135	AWJC2 -200	AWJC2 -340
MIN分度值	0.01					0.1
MAX操作范围 （N.m）	10N.m/7.37ft.lb/88.50in.lb/101.97kgf.cm	30N.m/22.12ft.lb/265.5in.lb/305.91kgf.cm	30N.m/22.12ft.lb/265.5in.lb/305.91kgf.cm	60N.m/44.25ft.lb/531.04in.lb/611.82kgf.cm	85N.m/62.69ft.lb/752.31in.lb/866.75kgf.cm	135N.m/99.57ft.lb/1195in.lb/1376.61kgf.cm	135N.m/99.57ft.lb/1195in.lb/1376.61kgf.cm	200N.m/147.5ft.lb/1770in.lb/2039.43kgf.cm	340N.m/250ft.lb/3009in.lb/3467.03kgf.cm	500N.m/4424in.lb/368.7ft.lb/5098.58kgf.cm	850N.m/7521in.lb/626.8ft.ln/8667.58kgf.cm
连接头（inches）	1/4		3/8				1/2			3/4
可换头连接尺寸	9*12						14*18
蜂鸣器设定范围（N.m）	0.5~10	1.5~30	1.5~30	3~60	4.25~ 85	6.75~ 135	6.75~135	10~ 200	17~340	25~500	42.5~ 850
长度	390		420				535		655	950	1220
精度*1	顺时针：±2% 逆时针：±2.5%									顺时针：±2.5% 逆时针：±3.5%
资料存储容量	100
操作模式	峰值保持（P）/实时模式（T）
单位	N.m、in.lb、ft.lb、kgf.cm
棘轮头形式	双向棘轮头
棘轮头齿数	36									48
按键数	5
电池	2节1.5V 5号电池
操作温度	-10℃~60℃
存储温度	-20℃~70℃
湿度	无凝露可到90%
摔落测试高度	1米
振动测试条件*2	10G
寿命测试*3	10000次

三、使用方法

3.1、置零开关机：按C键开机，开机之后如有力值出现可以按C键进行清零，在无操作情况下5分钟进入睡眠模式，按C键可以启动，同时也选择长按C键进行关机。

3.2、预设值设置方法：正常开机状态下在测量界面短按一下M 键，通过上下键切换自己需要的预设值，设定好预设值后系统会自动保存预设值，连续按M键直至返回测量界面即可。

3.3实时与峰值模式设置方法：本产品开机默认实时模式T，想要切换峰值模式P需要在测量界面短按两次M键，出现NODE,然后可以选择通过上下键进行T.P切换模式，选择完成后连续按M键直至返回测量界面即可。

3.4、单位模式设置方法：本产品共有N.m、in.lb、ft.lb、kgf.cm四种单位模式选择，可根据实际使用情况进行切换。设置方式在测量界面短按三次M键，出现UNLT,然后可以通过上下键选择自己需要的单位模式，选择完成后连续按M键直至返回测量界面即可。

3.5、数据保存与查看方法：数据保存.在P峰值模式使用下，测出的数据直接按C键表示放弃，按OK键可以进行保存，保存完成会自动返回测量界面进行再次测试，以此循环，数据可保存99组（数据编号为依次001.002.....099）。

数据查看.在测量界面短按M键4下查看保存数据组（在无数据保存下显示0000）可以通过上下键查看数据编号，两秒钟无操作显示该编号所储存的详细力值，查看完成后连续按M键直至返回测量界面即可。

3.6、清除数据存储值：在测量界面短按M键5下出现CLR,再按C键出现NO?再按C键确认清除，显示 DEL表示完成直接返回测量界面。（若在NO?界面按M键表示放弃删除返回测量界面，注：清除数据是一次性全部清完所以数据，不存在单一操作）

四、注意事项：

4.1 为了维持良好精度，建议大约每一年需重新校正一次。

4.2、过扭力可能会造成损坏或精度损失（超过MAX扭力范围105%）。

4.3、请勿将扳手剧烈摇晃或将扳手摔落地上。

4.4、不要把扳手当铁锤使用。

4.5、请勿将扳手放在高温、高湿度或是太阳直射的地方。

4.6、请勿在靠近水的地方使用扳手。

4.7、如果不小心将扳手弄湿，请立刻用干毛巾擦干。海水中的盐分可能会破坏扳手。

4.8、请勿使用有机溶剂清洁扳手，如酒精或是油漆稀释剂。

4.9、请勿将扳手靠近磁性物体。

4.10、请勿将扳手放置在灰尘或是砂子很多的地方，这会导致扳手严重的破坏。

4.11、请勿重压LCD屏幕。

五、电池处理

5.1、如果长时间不使用扭力扳手时，请将电池取出。

5.2、当您需要长途旅行或是身处寒冷地区时，请准备备用电池。

5.3、请勿混合使用不同厂牌的电池，也请勿将新旧电池混合使用。

5.4、汗水、油污等会阻碍电池电极的接触，请在放入扭力扳手前，将电池擦拭干净。

5.5、请将使用完的电池丢弃在指定回收处。请勿将电池置入火中。

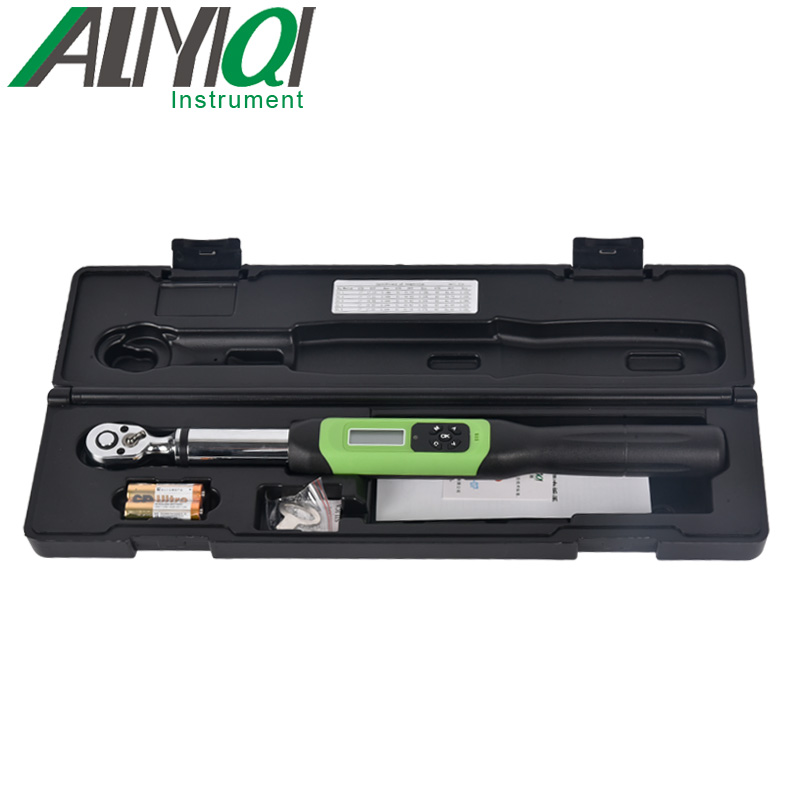

六、随机附件明细表

1	干燥剂	1包
2	5V电池	1对
3	电池盒钥匙	1把
4	说明书	1份
5	合格证+保修卡	1份
注：AWJ与AWJC包装附件统一
