一、概述
1.1主要用途及适用范围
经济型扭矩测试仪是用于检测和测试及校准各种扭矩的精密计量仪器，用于检测和校正各种电动螺丝批、扭矩起子、扭矩扳手，各种产品涉及拧紧力的测试，零件扭转破坏性试验等。广泛应用于电气制造、机械制造、汽车轻工、专业科研和检测等行业。
1.2 产品特点
1.2.1 精度±1%。
1.2.2 四种单位：N.m、kgf.cm、ft.lbf、in.lbf。
1.2.3 测试模式有峰值保持、第一峰值与实时模式。
1.2.4 USB通讯功能，数据格式采用Modbus通讯。
1.2.5 可预设时间自动关机。
1.2.6 蜂鸣器及LED灯警示。
1.2.7 预设目标值功能：可预设目标值和目标值公差范围。
1.3产品规格参数
|
型号 |
单位 |
ANL-1B |
ANL-2B |
ANL-5B |
ANL-10B |
ANL-20B |
|
扭矩测 量范围 |
N.m |
0.1000~1.0000 |
0.200~2.000 |
0.500~5.000 |
1.000~10.000 |
2.00~20.00 |
|
kgf.cm |
1.0197~10.197 |
2.039~20.39 |
5.098~50.98 |
10.197 ~101.97 |
20.39~203.9 |
|
|
ft.lbf |
0.07375~0.7375 |
0.1475~1.475 |
0.3687~3.687 |
0.7375~7.375 |
1.475~14.75 |
|
|
in.lbf |
0.8850~8.850 |
1.770~17.70 |
4.425~44.25 |
8.850~88.50 |
17.70~177.0 |
|
|
分度值 |
N.m |
0.0001 |
0.001 |
0.001 |
0.001 |
0.01 |
|
kgf.cm |
0.001 |
0.01 |
0.01 |
0.01 |
0.1 |
|
|
ft.lbf |
0.0001 |
0.001 |
0.001 |
0.001 |
0.01 |
|
|
in.lbf |
0.001 |
0.01 |
0.01 |
0.01 |
0.1 |
|
|
精度 |
±1% |
|||||
|
传输功能 |
支持USB传输 |
|||||
|
操作模式 |
第一峰值/实时模式/峰值保持 |
|||||
|
单位选择 |
N.m/kgf.cm/ft.lbf/in.lbf |
|||||
|
操作温度 |
5℃~40℃ |
|||||
|
储存温度 |
-20℃~70℃ |
|||||
|
湿度 |
无凝露可到90% |
|||||
|
电源 |
7.4V锂电池 |
|||||
|
充电器 |
输入：AC 220V 50HZ 输出：DC 12V 300/500mA |
|||||
|
重量（Kg） |
1.58 |
|||||

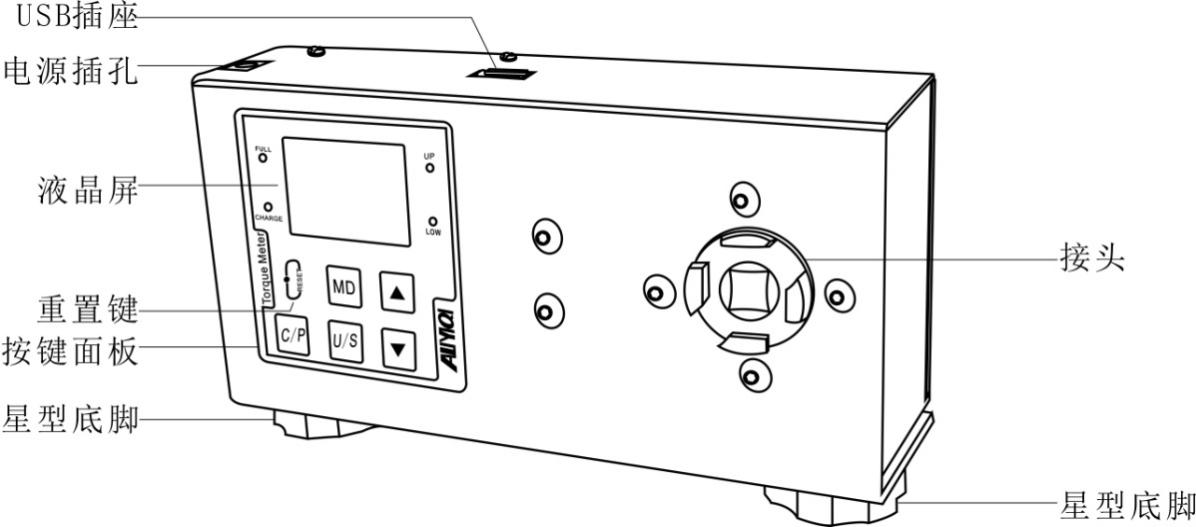

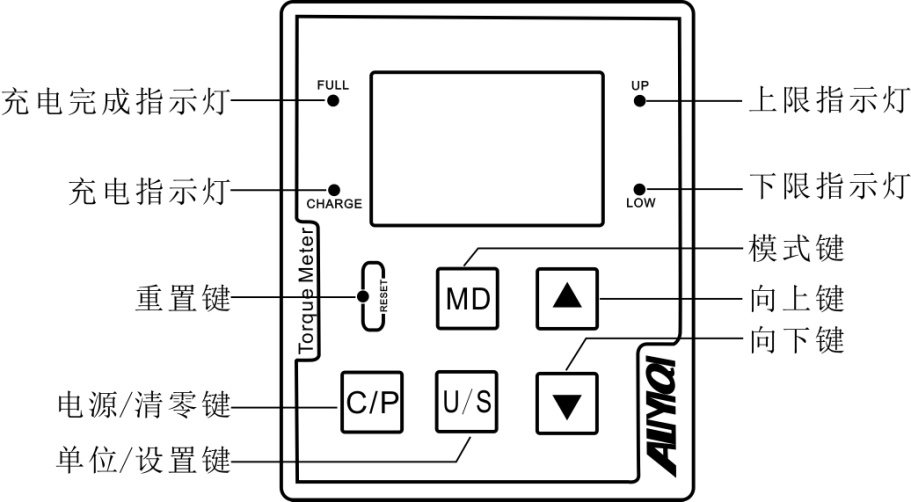

二、产品整体结构
三、菜单功能简介

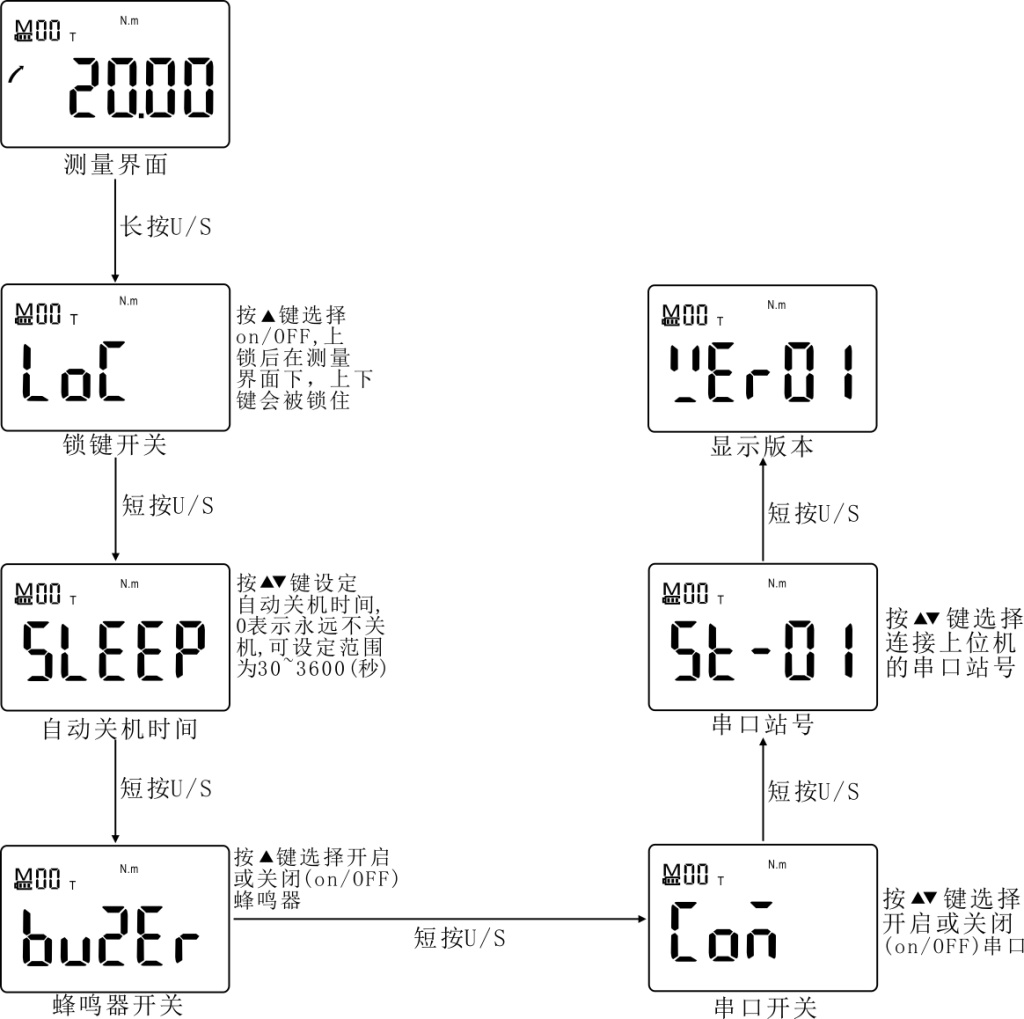

3.1系统功能设置

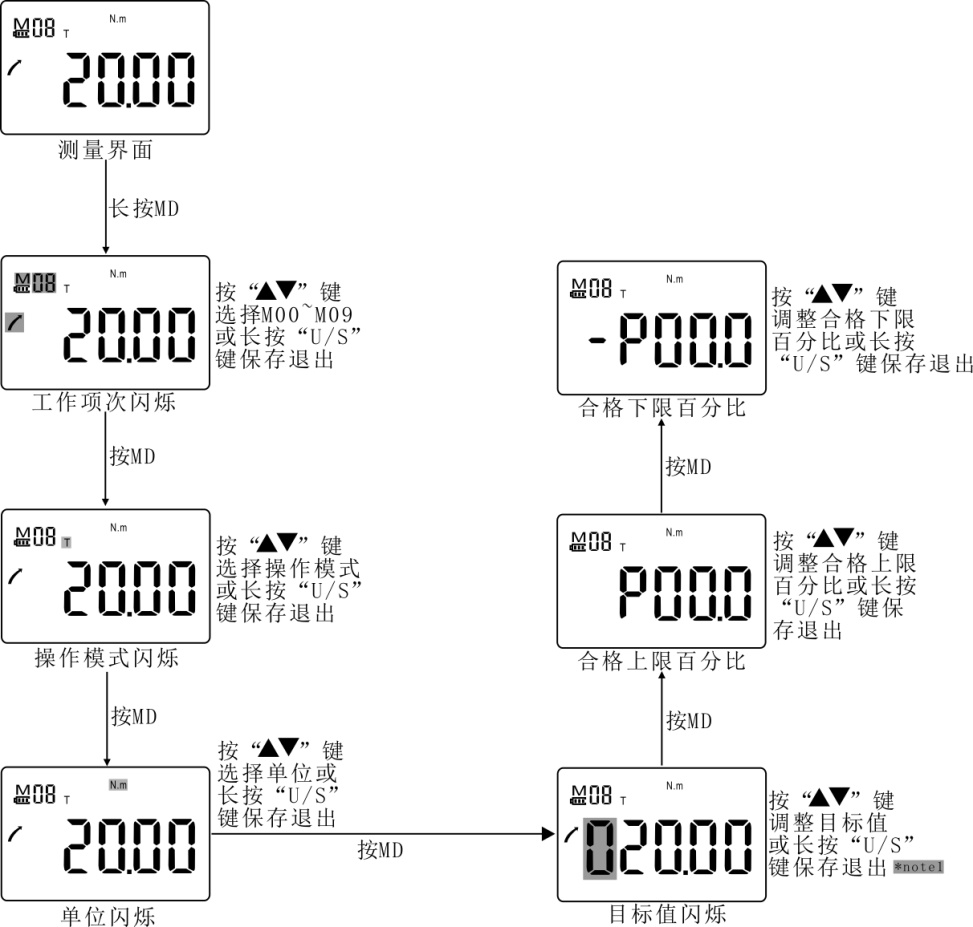

3.2 预设工作项设置
*NOTE1：目标值若设为满量程（例如满量程为20）时，上限百分比无法设置，目标值数值需在上限值和下限值之间。

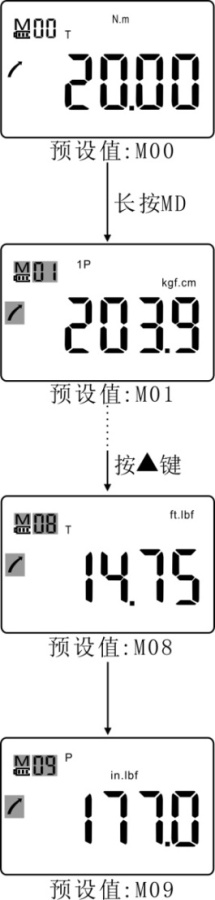

3.3 选择预设工作项

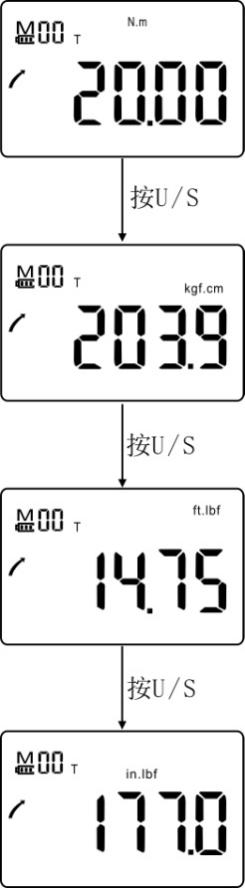

3.4 选择扭矩单位

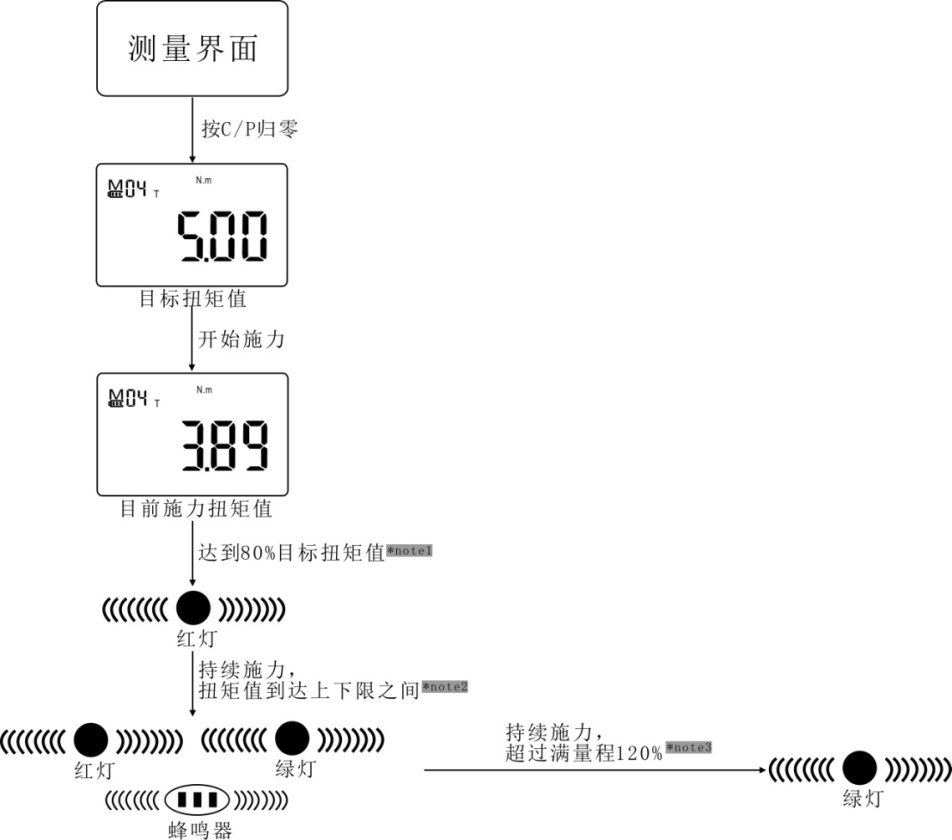

3.5实时模式操作步骤
*Note1:当施力扭矩值到达目标扭矩值的80%时，“LOW”红灯长亮。
*Note2:当施力扭矩值到达合格扭矩值时（高于下限值，低于上限值），“UP”绿灯和“LOW”红灯长亮且蜂鸣器长鸣。
*Note3:当施力扭矩值超出上限值时，“UP”绿灯长亮。
*Note4:当施力扭矩值超出满量程120%时，“UP”绿灯长亮。

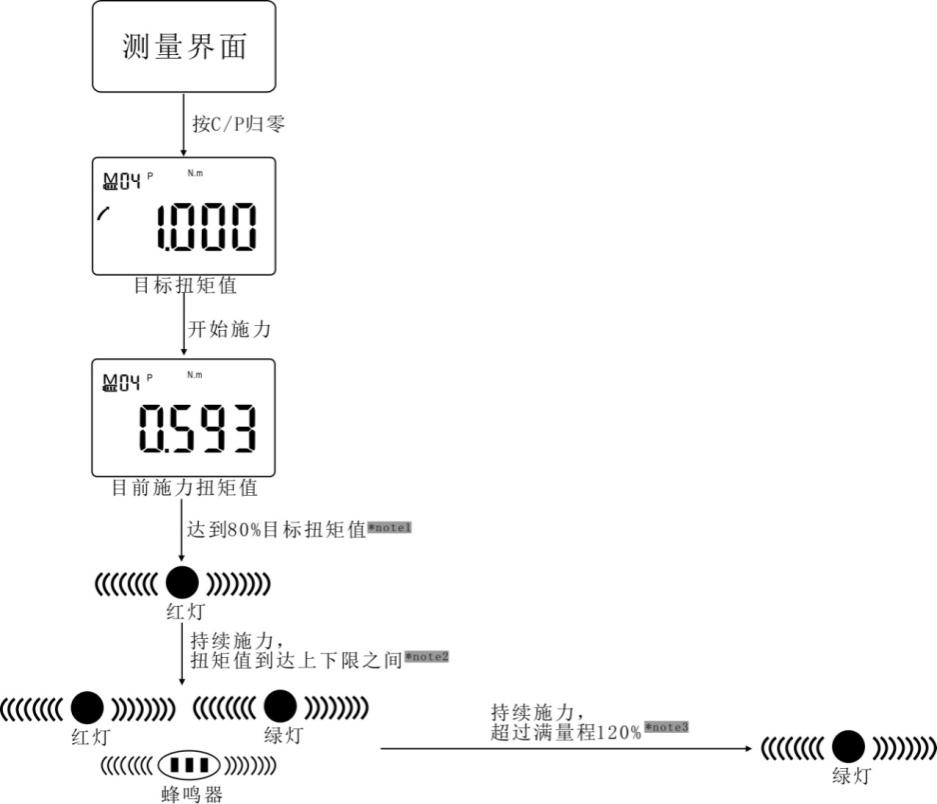

3.6峰值模式操作步骤
*Note1:当施力扭矩值到达目标扭矩值的80%时，“LOW”红灯长亮。
*Note2:到达合格扭矩值时（高于下限值，低于上限值），“UP”绿灯和“LOW”红灯长亮且蜂鸣器长鸣。
*Note3:扭矩值超出上限值时，“UP”绿灯长亮。
*Note4: 超出满量程120%时，“UP”绿灯长亮。

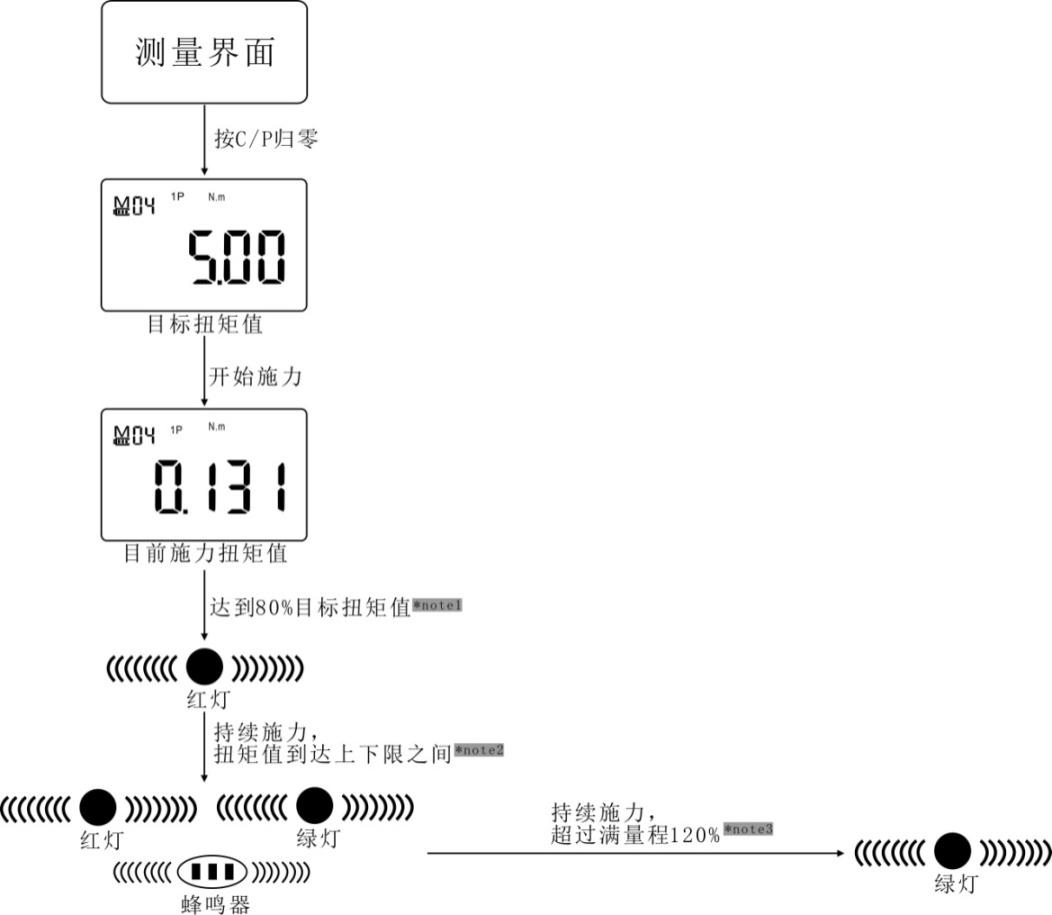

3.7第一峰值模式操作步骤
*Note1:：当施力扭矩值到达目标扭矩值的80%时，“LOW”红灯长亮。
*Note2:到达合格扭矩值时（高于下限值，低于上限值），“UP”绿灯和“LOW”红灯长亮且蜂鸣器长鸣。
*Note3:扭矩值超出上限值时，“UP”绿灯长亮。
*Note4：超出满量程120%时，绿灯长亮。
四、通信
为方便客户通信便利的需要，仪器采用Modbus协议与上位机通信。用户可以采用仪器上位机软件(非标配)通信，也可以采用modbus通用软件与仪器通信。
通信格式如下：
实时数据： Modbus 3x 地址: 00 32BIT Float
量程： Modbus 3x 地址: 02 32BIT Float
工作模式单位： Modbus4x 地址02 16BIT BIT 高8位工作模式低8位单位
五、保养及存储
5.1、为了维持良好精度，建议大约每一年需要重新校正一次。
5.2、使用超过满量程值可能会造成本产品损坏或丧失精度（超过满量程扭矩值110%）。
5.3、不要把扭矩测试仪当做敲击工具使用。
5.4、使用前请确定各组件已正确连接。
5.5、请勿重压LCD屏幕。
5.6、请勿使用有机溶剂清洁测试仪，如酒精或是油漆稀释剂。
5.7、请勿使用未经许可的插座或配件。
5.8、请勿试图拆卸或修理此测试仪，否则可能损坏测试仪。
5.9、在不使用测试仪时，此产品应存放在适当的位置。
5.10、不要用潮湿的手触摸电源插头，以避免造成触电之可能。
五、随机附件
|
1 |
经济型扭矩测试仪 |
1台 |
|
2 |
缓冲器 |
1套 |
|
3 |
电源适配器 |
1个 |
|
4 |
使用说明书 |
1本 |
|
5 |
产品检查证明书 |
一份 |
|
6 |
产品合格证保修卡 |
一张 |
|
7 |
M3内六角扳手 |
1把 |
